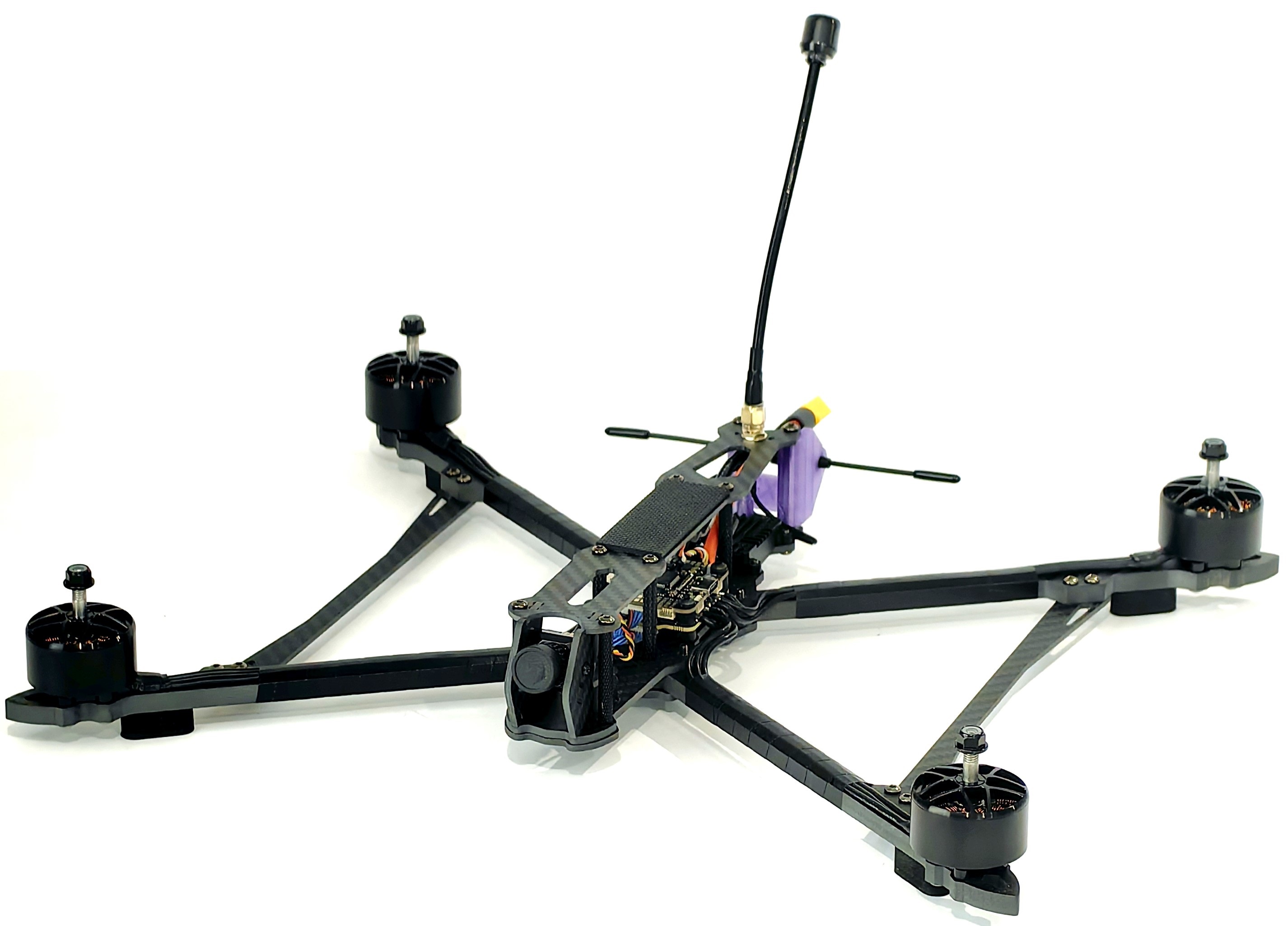

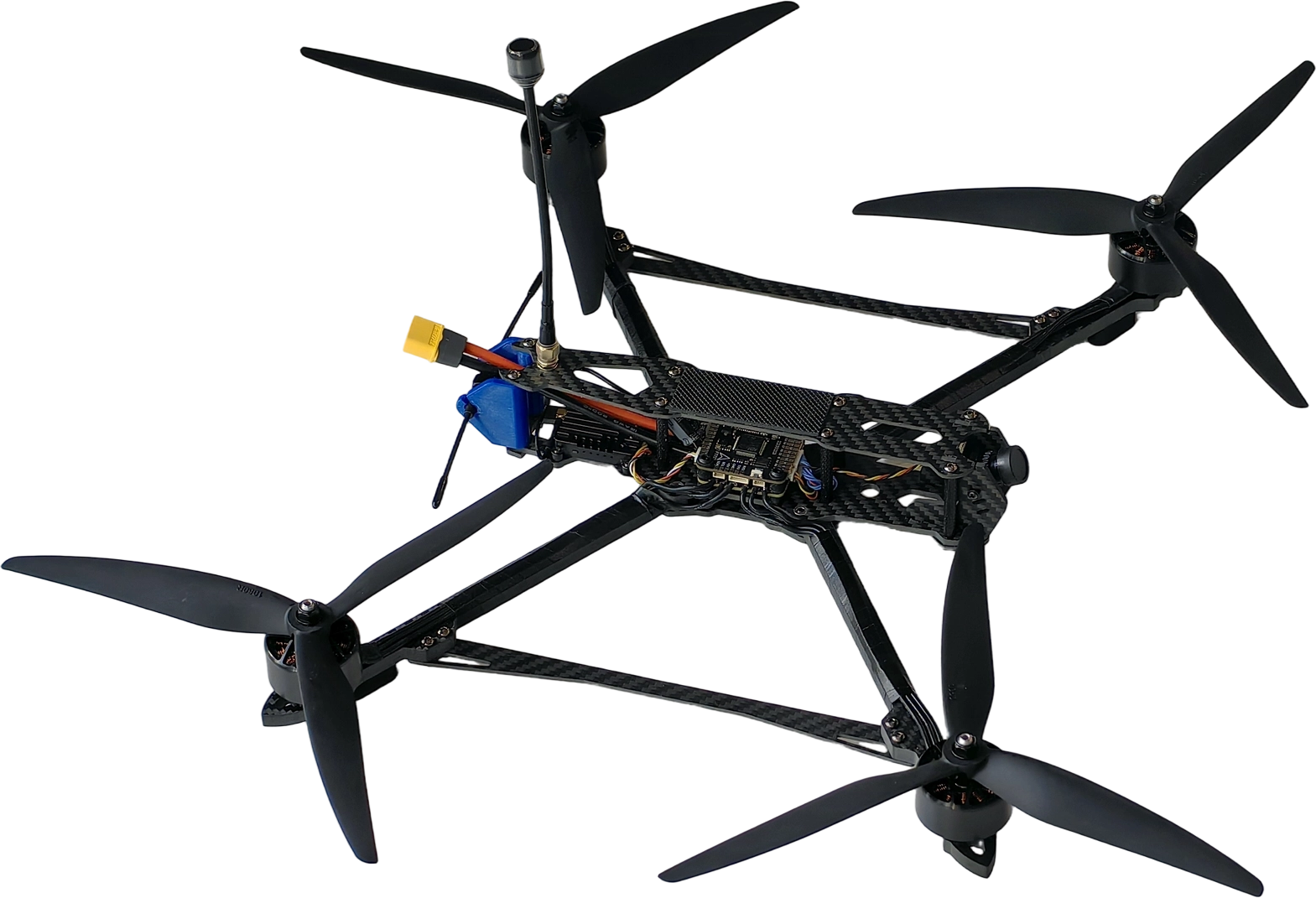

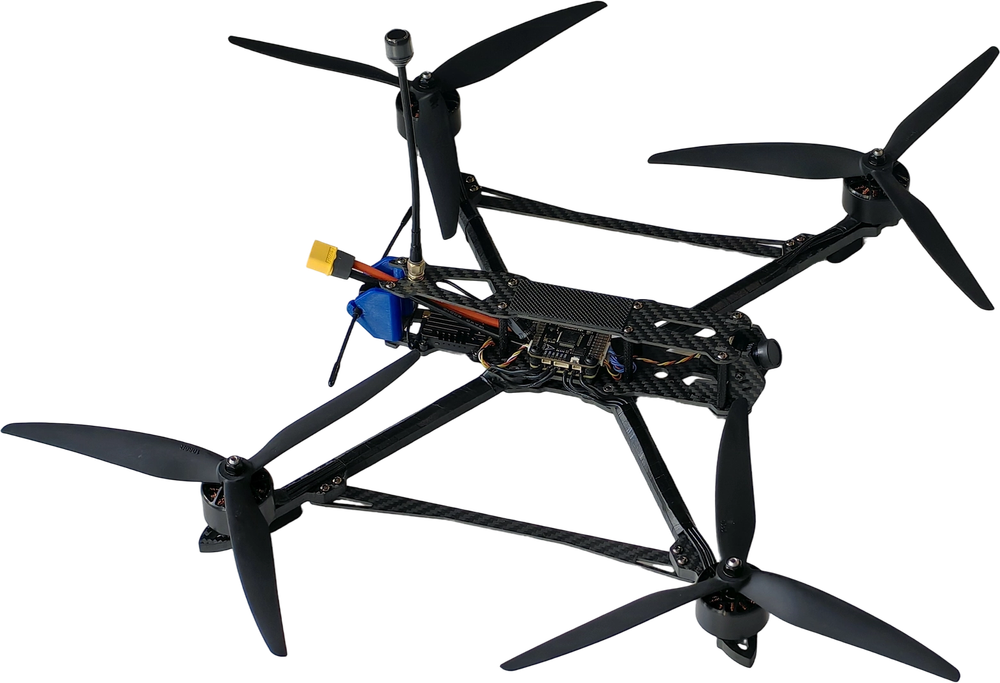

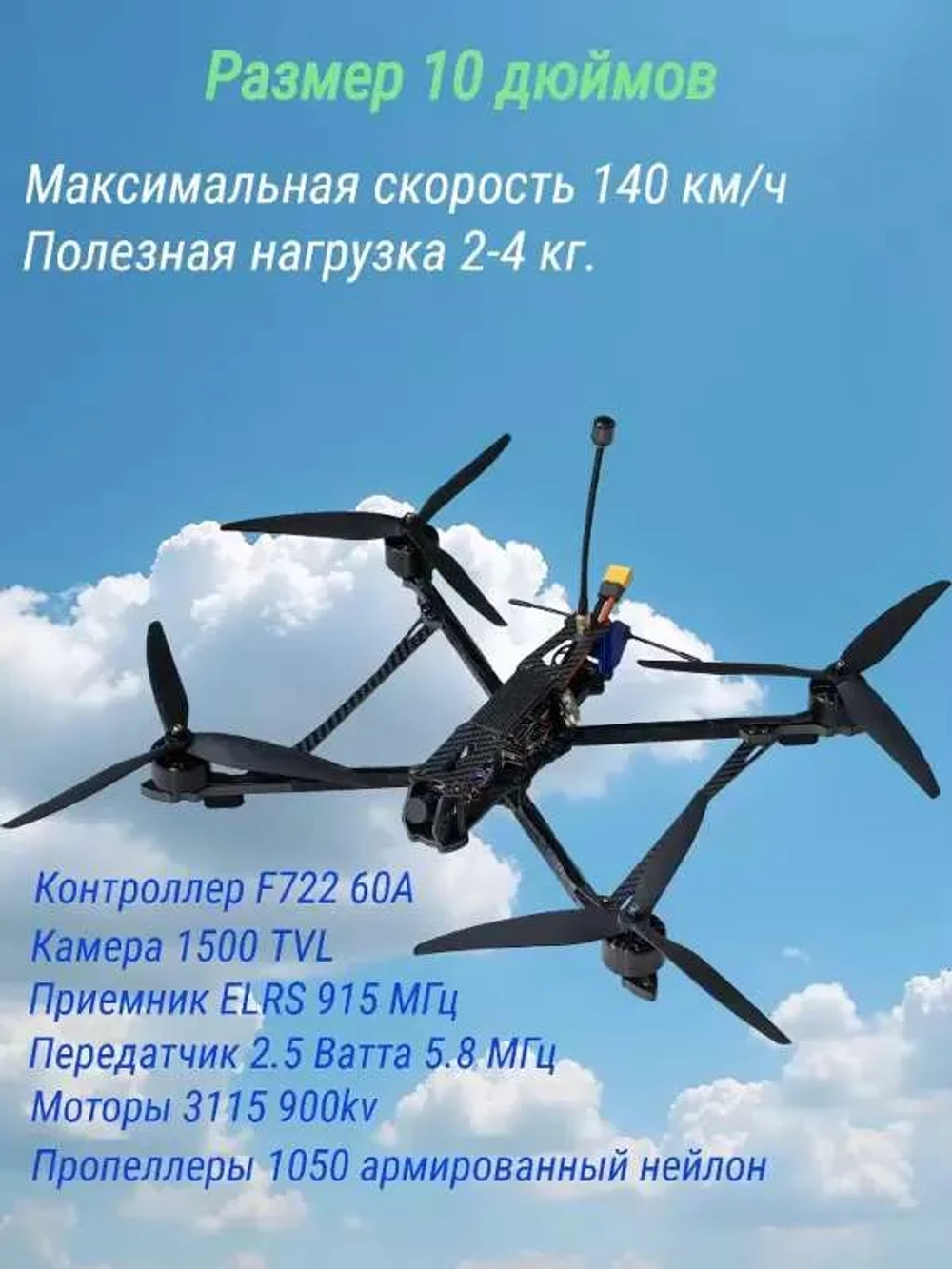

Квадрокоптер FPV, дрон 10 дюймов

1. 🔍 Общие сведения о дроне

FPV-дрон  — это высокомощная платформа для аэро-видеосъёмки, разведки, мониторинга и транспортировки малогабаритных грузов.

Основные характеристики:

• Вес дрона (без аккумулятора): 0,85 кг
• Максимальная нагрузка: до 4,5 кг (оптимально — 3 кг)
• Время полёта:
  • Без нагрузки: до 45 минут (в зависимости от типа аккумулятора)
  • С нагрузкой 3 кг: 8–12 минут

Дрон предназначен для опытных пользователей и пилотов, знакомых с системой FPV (First Person View) и работой с высокочастотным оборудованием.

2. 🎥 Камера и видеопередатчик

Камера:

• Модель: Axisflying analog
• Разрешение: 1500 TVL
• Чувствительность к свету: 0.0001 lux — превосходная видимость в условиях низкой освещённости (ночная съёмка без ИК-подсветки).

Видеопередатчик (VTX):

• Мощность: до 3 Вт
  • Частота: 5.8 GHz
  • активное охлаждение
• Дальность видеосвязи:
  • 3–15 км, в зависимости от выбранной частоты и наличия ретрансляторов (рекомендуется использовать направленные антенны или ретранслятор на точке обзора для максимальной дальности).

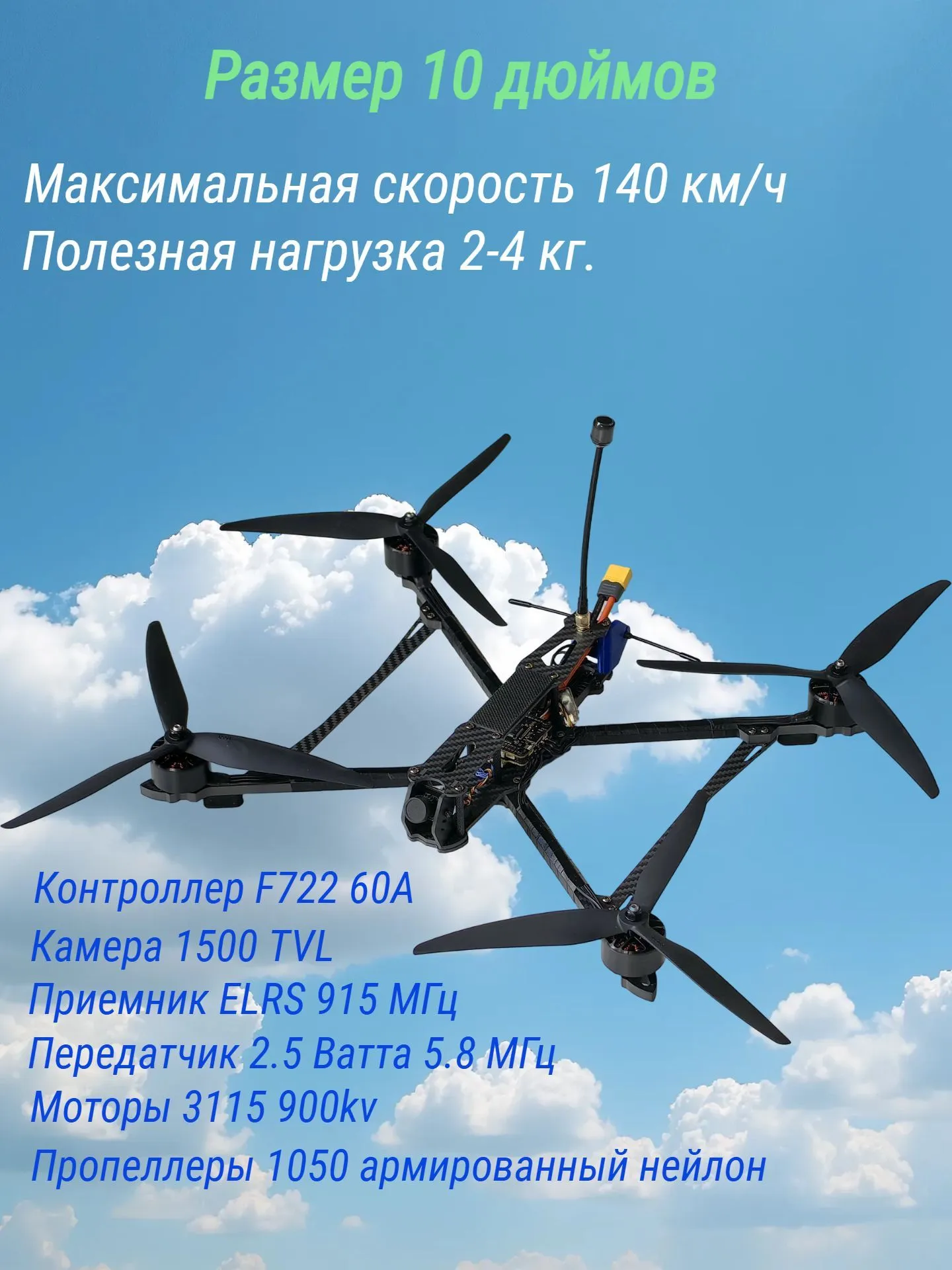

3. ⚙️ Технические характеристики

Компонент

Параметры

Рама Карбон, толщина 7 мм, усиленные лучи

Полетный контроллер TEARCKEP F722 F7

ESC TEARCKEP BLS-60A 4в1 ESC HV 3-6S

Моторы 3115 900KV — высокая тяга, стабильная работа под нагрузкой

Пропеллеры Gemfan 1050-3 — 10-дюймовые, 3-лопастные

Приемник управления ELRS (ExpressLRS): частоты 915MHz или 2400MHz

Антенна VTX Съёмная, Lolipop 150 мм

4. 📦 Комплектация

В коробке вы найдете:

• ✅ FPV-дрон 10" (собранный, без аккумулятора)
• ✅ Пропеллеры Gemfan 1050-3 (комплект)
• ✅ Антенна VTX (съёмная)
• ✅ Ремешок для крепления аккумулятора (1 шт.)

5. ⚠️ Подготовка к полету

🔧 Подключение:

• Установите аккумулятор (рекомендуемый тип — Li-Ion 6S 6000–10000mAh или Li-Po 6S 5000–8000mAh).
• Проверьте фиксацию всех винтов и разъемов.
• Убедитесь в работоспособности видеосвязи (настройте частоту VTX и приёмника).
• Подключите очки/монитор для FPV.
• Проверьте центр тяжести с учётом груза (если применяется).

🛰 Калибровка и запуск:

• Перед первым полётом обязательно проведите калибровку гироскопа (в Betaflight/INAV).
• Проверьте настройки failsafe (отключение моторов при потере сигнала).
• Выполните тест на привязку передатчика (TX) к приёмнику (RX).

6. 🛠 Обслуживание и безопасность

🔧 Обслуживание:

• Регулярно проверяйте целостность рамы, проводов и контактов.
• После полётов очищайте моторы и пропеллеры от загрязнений.
• Обновляйте прошивку контроллера и VTX через USB при необходимости.

⚠️ Важно:

• Перед полетом зарегистрируйте дрон https://www.gosuslugi.ru/life/details/register_aircraft
• Никогда не летайте вблизи людей или объектов без разрешения.
• Не используйте дрон вблизи аэропортов и других чувствительных зон.
• При транспортировке снимайте пропеллеры.

7. 💡 Рекомендации по эксплуатации

• При транспортировке грузов — закрепляйте их жестко и по центру, не допуская смещения в полете.
• Следите за температурой ESC и моторов — особенно при высоких нагрузках.
• Полёты в условиях сильного ветра (более 10 м/с) не рекомендуются.

8. 📚 Программное обеспечение и настройка

• Betaflight Configurator (для прошивки и настройки)
• INAV Configurator — если дрон используется с GPS.
• Для ELRS — ExpressLRS Configurator

9. 🧰 Рекомендованные аксессуары

• 📦 Запасные пропеллеры
• FPV очки
• 🔋 Аккумуляторы 6S высокой ёмкости
• 📡 Ретранслятор или наземная станция с направленной антенной
• 🌐 GPS-модуль (если дрон используется с INAV)
